Sấy than cốc là một quá trình quan trọng trong các nhà máy luyện kim và luyện cốc, nhưng nó tạo ra những thách thức đáng kể trong vận hành. Các lò sấy tạo ra khí thải nhiệt độ cao chứa đầy các hạt mịn, cùng với dấu vết của các hợp chất lưu huỳnh và hơi axit. Dòng chất thải phức tạp này gây ra nhiều vấn đề cho người vận hành nhà máy.
Hệ thống lọc khô truyền thống phải vật lộn với những điều kiện này. Nhiệt độ cao có nguy cơ làm hỏng vật liệu lọc, trong khi thành phần hóa học của khí thải làm tăng tốc độ ăn mòn thiết bị. Nhiều cơ sở phải đối mặt với việc không tuân thủ các quy định về môi trường, dẫn đến việc đóng cửa tốn kém và bị phạt theo quy định. Việc bảo trì thiết bị trở nên thường xuyên và tốn kém, ảnh hưởng đến hiệu quả và lợi nhuận chung của sản xuất.
Những thách thức này đòi hỏi một giải pháp mạnh mẽ hơn được thiết kế đặc biệt cho môi trường công nghiệp có nhiệt độ cao, lượng bụi cao. Đây là lúc công nghệ chà ướt trở nên cần thiết cho hoạt động luyện kim hiện đại.
A máy chà ướt làm khô than cốc là một hệ thống kiểm soát môi trường tích hợp được thiết kế đặc biệt cho các ứng dụng trong nhà máy luyện kim và luyện cốc. Hệ thống này kết hợp thu gom bụi, giảm nhiệt độ và loại bỏ hợp chất lưu huỳnh sơ bộ trong một thiết bị thống nhất.

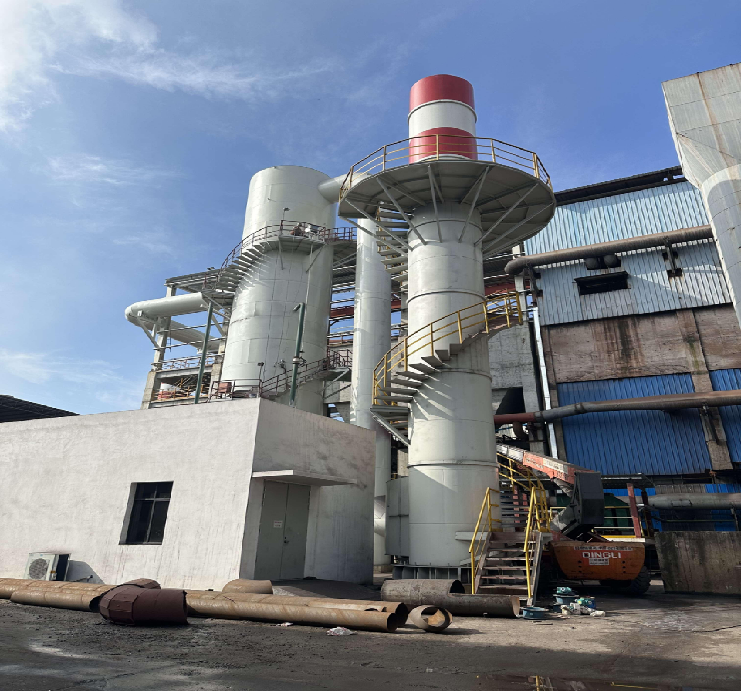

Hệ thống bao gồm một tháp thép thẳng đứng làm bình tiếp xúc chính. Tháp có đặc điểm:
Đầu phun bên trong nhiều giai đoạn để phân phối chất lỏng nhất quán
Cầu thang kiểm tra xoắn ốc với nền tảng an toàn để truy cập bảo trì
Hệ thống đường ống vào và ra để định tuyến khí thải
Buồng loại bỏ sương mù để tách các giọt nước bị cuốn theo
Ống xả gắn trên để xả khí sạch
Đơn vị xử lý và thu hồi nước tuần hoàn tích hợp
Các thành phần này phối hợp hoạt động như một giải pháp trọn gói hoàn chỉnh, yêu cầu lắp ráp và tích hợp tại chỗ ở mức tối thiểu với cơ sở hạ tầng sản xuất hiện có.
Công nghệ này đặc biệt phù hợp cho:
Xử lý khí thải lò luyện cốc và máy sấy trống
Hoạt động sấy xỉ thép
Quản lý khí đuôi lò thiêu kết luyện kim
Thu gom bụi công nghiệp ở nhiệt độ cao cần làm mát đồng thời
Hiểu cách một máy hút bụi ướt hoạt động giúp giải thích tại sao công nghệ này lại ưu việt hơn đối với các ứng dụng sấy cốc. Quá trình này bao gồm một số giai đoạn tích hợp hoạt động đồng thời để đạt được sự cải thiện chất lượng không khí toàn diện.
Giai đoạn 1: Tiếp nhận và tiếp xúc - Khí thải nóng từ thiết bị sấy than cốc đi vào tháp lọc thông qua đầu nối cửa vào phía dưới. Vận tốc khí được kiểm soát để tối ưu hóa thời gian tiếp xúc mà không tạo ra sự sụt giảm áp suất quá mức trên toàn hệ thống.
Giai đoạn 2: Nguyên tử hóa chất lỏng - Hệ thống phun đa cấp phân phối dung dịch rửa khắp buồng tháp. Kiểu phun tạo ra sương mù dày đặc giúp tối đa hóa sự tiếp xúc diện tích bề mặt giữa các giọt chất lỏng và dòng khí đi vào.
Giai đoạn 3: Chụp hạt - Các hạt bụi va chạm với giọt nước và bị giữ lại. Sự giảm nhiệt độ xảy ra nhanh chóng khi khí ở nhiệt độ cao trao đổi nhiệt với chất lỏng làm mát. Sự kết hợp giữa thu giữ ướt và làm mát bay hơi làm cho quá trình này đạt hiệu quả cao so với phương pháp khô.
Giai đoạn 4: Tách sương mù - Khí đã xử lý bay lên qua phần loại bỏ sương mù, tại đây lực ly tâm và lực va chạm sẽ loại bỏ các giọt nước bị cuốn theo. Điều này đảm bảo khí thải đáp ứng cả yêu cầu về môi trường và an toàn.
Giai đoạn 5: Xả khí thải - Khí được làm sạch, làm mát thoát ra qua ngăn xếp trên cùng với nhiệt độ và nồng độ hạt giảm đáng kể, đáp ứng ngưỡng tuân thủ quy định.
Giai đoạn 6: Tái chế nước - Chất lỏng rửa chứa đầy bụi chảy xuống bể thu gom phía dưới, nơi trọng lực lắng xuống để tách chất rắn. Nước sạch tuần hoàn trở lại đầu phun thông qua hệ thống bơm chuyên dụng, trong khi bùn lắng được định kỳ loại bỏ để xử lý thích hợp.
Bộ lọc túi khô dựa vào sự phân tách cơ học và chịu những hạn chế nghiêm trọng trong dịch vụ sấy cốc ở nhiệt độ cao. Vật liệu lọc xuống cấp nhanh chóng trên nhiệt độ nhất định, đòi hỏi phải thay thế liên tục và gây gián đoạn sản xuất. Ngoài ra, bộ lọc khô không thể làm mát khí hoặc loại bỏ các thành phần hơi có tính axit.
Chà ướt loại bỏ những hạn chế này. Nước cung cấp khả năng nhiệt vốn có để làm mát, ngăn ngừa sự xuống cấp của vật liệu lọc và trung hòa hóa học các hợp chất lưu huỳnh có tính axit. Công nghệ này xử lý nhiệt độ khắc nghiệt có thể phá hủy các bộ lọc cơ học trong vòng vài ngày hoạt động.
Sấy than cốc tạo ra khí thải thường vượt quá 200 độ C. Chế độ nhiệt độ này phá hủy hệ thống lọc cơ học trong vòng vài giờ. Công nghệ lọc ướt hoạt động đáng tin cậy trên toàn bộ phạm vi này, làm mát khí đến nhiệt độ xả an toàn trong khi vẫn duy trì tính toàn vẹn của cấu trúc. Đầu tư thiết bị được bảo vệ khỏi hư hỏng do suy thoái nhiệt.
Một thiết bị duy nhất thực hiện đồng thời ba chức năng quan trọng: thu thập hạt, làm mát khí thải và trung hòa khí axit sơ bộ. Điều này giúp loại bỏ nhu cầu sử dụng các bộ thu bụi, tháp giải nhiệt và hệ thống xử lý hóa học riêng biệt, giảm đáng kể chi phí vốn và yêu cầu về không gian sàn.
Thiết kế tháp thẳng đứng có đường kính lớn chịu được các điều kiện xử lý khắc nghiệt. Kết cấu thép với lớp lót chống ăn mòn tùy chọn chứa các hợp chất lưu huỳnh có tính axit và dòng khí tốc độ cao. Nền tảng bảo trì tích hợp và cầu thang xoắn ốc giúp tiếp cận an toàn cho các hoạt động kiểm tra và sửa chữa, giảm thời gian ngừng hoạt động và chi phí dịch vụ. Cấu trúc vật lý đáng kể chống lại sự biến dạng dưới áp lực chu kỳ nhiệt và áp suất.
Công suất hệ thống, cấu hình bên trong và lựa chọn vật liệu phù hợp với yêu cầu cụ thể của nhà máy. Khối lượng xử lý dao động từ máy sấy phụ trợ nhỏ đến hệ thống xả lò sơ cấp lớn. Thông số kỹ thuật vật liệu có thể kết hợp thép không gỉ, thép carbon lót cao su hoặc lớp phủ chuyên dụng dựa trên đánh giá độ ăn mòn và thông số ngân sách. Khách hàng nhận được các giải pháp được thiết kế thay vì thiết bị chung chung.
Nồng độ bụi đầu ra luôn đáp ứng các ngưỡng quy định mà không cần logic điều khiển phức tạp hoặc thay đổi phương tiện thường xuyên. Hệ thống duy trì sự tuân thủ trong các biến động về tốc độ sản xuất và chất lượng nhiên liệu khác nhau, loại bỏ rủi ro phạt và sự không chắc chắn trong vận hành.
| Tiêu chí | Máy chà sàn ướt | Bộ lọc túi khô |
|---|---|---|
| Dung sai nhiệt độ | Lên tới 260 C | Lên đến 130 C |
| Tần suất thay thế phương tiện | Tối thiểu (không có) | Mỗi 12-24 tháng |
| Loại bỏ khí axit | Có (có chất phụ gia) | Không |
| Làm mát tích hợp | Có | Không |
| Độ tin cậy hoạt động | Cao (90% thời gian hoạt động) | Trung bình (70-80%) |
| Tiêu thụ nước | Trung bình (tái chế) | Khôngne |
| Chi phí vận hành hàng năm | Thấp hơn (5-7K) | Cao hơn (15-20K) |
Sự so sánh này chứng tỏ rằng công nghệ chà ướt mang lại hiệu suất vượt trội cho các ứng dụng luyện kim trong đó điều kiện nhiệt độ cao, lượng bụi cao là các thông số vận hành tiêu chuẩn.
Việc lựa chọn thiết bị phù hợp đòi hỏi phải đánh giá toàn diện các điều kiện vận hành cụ thể của bạn. Các kỹ sư cần những dữ liệu sau để phát triển các đề xuất chính xác và đảm bảo hiệu suất đạt yêu cầu:
Tốc độ dòng thể tích của khí thải (đo bằng mét khối trên giờ hoặc CFM)
Phạm vi nhiệt độ khí đầu vào và biến động dự kiến
Nồng độ bụi ở đầu vào (gram trên mét khối hoặc hạt trên foot khối)
Phân tích thành phần và phân bố kích thước hạt bụi
Sự hiện diện và nồng độ của các hợp chất hóa học (lưu huỳnh oxit, hydro sunfua)
Dấu chân lắp đặt có sẵn và khoảng trống chiều cao
Đặc điểm chất lượng nước và tính sẵn có tại cơ sở
Tiêu chuẩn xả thải môi trường áp dụng cho khu vực pháp lý của bạn
Lịch trình sản xuất và tỷ lệ phần trăm sẵn có của hệ thống được yêu cầu
Các nhà cung cấp hiện đại cung cấp các giải pháp tích hợp, toàn diện giúp loại bỏ sự phức tạp khỏi quy trình mua sắm của bạn. Ngoài bình chà sàn chính, các hệ thống hoàn chỉnh bao gồm:
Ống dẫn đầu vào và đầu ra được thiết kế với các khe co giãn thích hợp
Bơm tuần hoàn ly tâm được đánh giá cho hoạt động công nghiệp liên tục
Đầu phun phun tự động để phân phối chất lỏng đồng đều
Thiết bị thu gom và xử lý bùn
Hệ thống điều khiển điện với giám sát nhiệt độ và áp suất
Khung hỗ trợ cấu trúc được thiết kế cho điều kiện trang web của bạn
Hoàn thành tài liệu kỹ thuật và hướng dẫn vận hành
Hỗ trợ vận hành và đào tạo nhân viên
Cách tiếp cận trọn gói này giúp đơn giản hóa việc mua sắm, lắp đặt và quản lý liên tục so với việc lắp ráp các bộ phận từ nhiều nhà cung cấp.
Triển khai thành công phụ thuộc vào việc lập kế hoạch và thực hiện phù hợp trong giai đoạn cài đặt. Vị trí phải cung cấp đủ khả năng chịu lực của nền móng cho trọng lượng của tháp được lấp đầy, thường dao động từ 5 đến 15 tấn tùy thuộc vào kích cỡ tàu. Thoát nước thích hợp để xử lý bùn và xả nước là điều cần thiết. Các kết nối tiện ích cho nguồn điện và cấp nước phải được xác nhận trước khi thiết bị đến.
Căn chỉnh theo chiều dọc của cấu trúc tháp là rất quan trọng để phân phối dòng chảy bên trong cân bằng và hiệu suất tối ưu. Đội ngũ lắp đặt chuyên nghiệp sử dụng các dụng cụ chính xác để xác minh việc căn chỉnh đường ống theo tiêu chuẩn ngành. Các kết nối ống dẫn được bịt kín đúng cách sẽ ngăn chặn không khí đi qua và duy trì hiệu quả thu gom.
Sau khi vận hành, các hệ thống yêu cầu quản lý thực hành ở mức tối thiểu. Người vận hành nên theo dõi nhiệt độ đầu vào, duy trì các thông số trong phạm vi thông số kỹ thuật thiết kế. Đồng hồ đo áp suất theo dõi điện trở của hệ thống, đưa ra cảnh báo sớm về tắc nghẽn tiềm ẩn hoặc các vấn đề vận hành. Mực nước trong bể thu gom cần được xác nhận bằng hình ảnh định kỳ. Kiểm tra trực quan cơ bản để phát hiện rò rỉ hoặc các kiểu tiếng ồn bất thường giúp xác định sớm nhu cầu bảo trì.
hàng tháng: Làm sạch vòi phun để tránh tích tụ khoáng chất làm giảm hiệu quả phun sương. Kiểm tra vòng bi và vòng đệm của máy bơm xem có dấu hiệu hao mòn nào không.
Hàng quý: Loại bỏ bùn từ bể thu gom. Lấy mẫu và phân tích nước tái chế để cân bằng độ pH và nồng độ chất ức chế ăn mòn. Kiểm tra các bề mặt bên trong có thể tiếp cận để phát hiện cặn tích tụ.
hàng năm: Kiểm tra chuyên nghiệp bề mặt bên trong tháp bởi các kỹ thuật viên có trình độ. Thay thế phốt bơm nếu thấy rõ sự mòn. Phân tích hệ thống xử lý nước hoàn chỉnh và có thể thay thế các chất phụ gia hóa học.
Lịch bảo trì phòng ngừa này thường tiêu tốn 1/5 chi phí liên quan đến sửa chữa khẩn cấp và ngừng hoạt động ngoài kế hoạch.
Hoạt động sấy than cốc đặt ra những thách thức phức tạp về chất lượng không khí ngoài việc thu gom bụi đơn giản. Khí thải ở nhiệt độ cao mang theo các hợp chất hữu cơ dễ bay hơi, sulfur dioxide và các hạt bụi mịn đe dọa đến việc tuân thủ môi trường. Một máy lọc ướt được thiết kế và vận hành hợp lý sẽ giải quyết đồng thời cả ba vấn đề này.
Mức giảm vật chất hạt thường vượt quá 95 phần trăm khi được thiết kế cho nồng độ bụi đầu vào cụ thể. Giảm nhiệt độ từ đầu vào đến đầu ra đạt 80-100 độ C, mang lại lợi ích cho thiết bị hạ lưu và giảm tác động nhiệt đến chất lượng không khí cục bộ. Hiệu suất loại bỏ hợp chất lưu huỳnh dao động từ 60-80 phần trăm thông qua việc hòa tan trong nước tái chế, với hiệu suất nâng cao có thể đạt được thông qua liều lượng phụ gia kiềm.
hiện đại tháp rửa khí thải công nghệ kết hợp tái chế nước để giảm thiểu tác động môi trường và chi phí vận hành. Bùn được thu gom sẽ lắng xuống lưu vực để loại bỏ định kỳ, tập trung chất thải vào một thể tích có thể quản lý được. Nhiều cơ sở đã gửi thành công vật liệu này đến các cơ sở xử lý chất thải công nghiệp phù hợp thay vì chôn lấp, hỗ trợ các nguyên tắc kinh tế tuần hoàn.
Chất lượng xả nước được cải thiện liên tục thông qua quá trình tái chế khi trầm tích lắng xuống và chất rắn lơ lửng giảm xuống. Việc xả nước cuối cùng, nếu cần, thường chỉ cần điều chỉnh độ pH cơ bản trước khi thải ra môi trường.
Các cơ quan môi trường trên toàn thế giới thiết lập các giới hạn thải cụ thể đối với bụi, nhiệt độ và các hợp chất hóa học từ các quy trình công nghiệp. Công nghệ chà ướt luôn đáp ứng hoặc vượt quá các yêu cầu này, thường hoạt động với mức chênh lệch 30-40% dưới ngưỡng quy định. Điều này cung cấp đệm vận hành cho những thay đổi về tốc độ sản xuất và chất lượng nhiên liệu có thể gây ra vi phạm tuân thủ.
Một hệ thống lọc ướt tích hợp hoàn chỉnh dành cho các hoạt động luyện cốc cỡ trung bình điển hình đòi hỏi phải đầu tư vốn trong phạm vi thường được chứng minh bằng các yêu cầu tuân thủ môi trường và giá trị bảo vệ sản xuất. Trong khi chi phí hệ thống ban đầu vượt quá các lựa chọn thay thế thu gom khô đơn giản, tổng chi phí sở hữu ủng hộ đáng kể việc chà ướt khi được phân tích trong thời gian hoạt động 10 năm.
Các yếu tố chi phí chính bao gồm:
Xây dựng tàu và các bộ phận bên trong: 40-45% tổng giá trị
Máy bơm, đường ống và thiết bị phụ trợ: 25-30%
Điều khiển, thiết bị đo đạc và điện: 15-20 phần trăm
Cài đặt, thử nghiệm và vận hành: 10-15 phần trăm
Hệ thống lọc khô tích lũy chi phí liên tục đáng kể thông qua việc thay thế bộ lọc, xảy ra nhiều lần mỗi năm trong các ứng dụng nhiệt độ cao. Máy chà ướt loại bỏ gần như hoàn toàn chi phí định kỳ này. Chi phí tiêu thụ nước được bù đắp thông qua các hệ thống tái chế thu hồi và tái sử dụng 80-90% khối lượng lưu thông. Mức tiêu thụ điện cho hoạt động của máy bơm rất khiêm tốn so với yêu cầu về khí nén để làm sạch xung bộ lọc khô.
Lợi thế về chi phí vận hành hàng năm của quá trình lọc ướt thường đạt 10.000 đến 15.000 đơn vị tiền tệ so với các hệ thống lọc khô tương đương trong khoảng thời gian 5 năm. Chỉ riêng khoản tiết kiệm này đã biện minh cho việc lựa chọn hệ thống hoàn toàn dựa trên phân tích kinh tế, trước khi xem xét độ tin cậy và lợi ích tuân thủ môi trường.
Các hành vi vi phạm môi trường có mức phạt từ mức phạt vừa phải đến lệnh đóng cửa cơ sở, tùy thuộc vào mức độ nghiêm trọng của khu vực pháp lý. Sự gián đoạn sản xuất do lỗi thiết bị tốn kém hơn đáng kể so với việc bảo trì hệ thống định kỳ. Phí bảo hiểm phản ánh độ tin cậy hoạt động và lịch sử tuân thủ môi trường. Hệ thống lọc khí ướt đồng thời giảm thiểu cả ba loại rủi ro, mang lại sự bảo vệ tài chính ngoài việc tiết kiệm chi phí vận hành trực tiếp.
Lượng nước tiêu thụ phụ thuộc vào kích thước hệ thống và nhiệt độ khí đầu vào, thường dao động từ 100 đến 500 lít mỗi giờ hoạt động. Tuy nhiên, các hệ thống tái chế tích hợp trả lại 80-90% khối lượng này để tái sử dụng, làm giảm đáng kể mức tiêu thụ ròng. Hầu hết các cơ sở đều phát hiện ra rằng yêu cầu về nước bổ sung khiêm tốn một cách đáng ngạc nhiên, thường dưới 10-20 lít mỗi giờ sau khi tính đến hiệu suất tái chế và tổn thất do bay hơi.
Vận hành mà không có sự tuần hoàn phun tích cực sẽ nhanh chóng dẫn đến hư hỏng hệ thống do tiếp xúc với khí ở nhiệt độ cao với bề mặt khô bên trong. Các hệ thống hiện đại bao gồm khóa liên động tắt tự động sẽ ngừng cấp liệu sản xuất nếu áp suất nước giảm xuống dưới mức tối thiểu. Việc bảo vệ này ngăn ngừa thiệt hại thảm khốc và cho phép người vận hành có thời gian giải quyết các vấn đề về nguồn cung trước khi bắt đầu lại sản xuất.
Tốc độ tích tụ bùn phụ thuộc vào nồng độ bụi đầu vào và kích thước hệ thống. Các cơ sở điển hình loại bỏ vật liệu lắng hàng tháng, mặc dù một số ứng dụng có lượng bụi cao yêu cầu loại bỏ hàng tuần. Các bồn thu gom hiện đại có đáy dốc và cổng thoát nước tạo điều kiện cho việc xả nước hoàn toàn mà không cần phải vào không gian hạn chế bằng tay. Hầu hết các cơ sở đều ký hợp đồng với các chuyên gia về chất thải công nghiệp để thu gom định kỳ và xử lý thích hợp.
Chỉ riêng nước đã cung cấp khả năng loại bỏ hợp chất lưu huỳnh hạn chế, hiệu suất thường là 30-40% thông qua quá trình hòa tan đơn giản. Hiệu suất nâng cao đòi hỏi hiệu suất loại bỏ 70-80 phần trăm đòi hỏi phải sử dụng liều lượng phụ gia kiềm để trung hòa hóa học khí axit. Việc bổ sung natri hydroxit hoặc bùn kiềm là thông lệ tiêu chuẩn trong các hệ thống chuyên nghiệp. Thiết bị định lượng hoạt động tự động dựa trên phân tích khí đầu ra, giảm thiểu tiêu thụ hóa chất trong khi vẫn duy trì hiệu suất mục tiêu.
Hệ thống lọc ướt ít phức tạp hơn đáng kể so với các thiết lập lọc khô tương đương. Việc đào tạo thường yêu cầu 1-2 ngày hướng dẫn thực hành bao gồm vận hành máy bơm, làm sạch vòi phun, quy trình loại bỏ bùn và xử lý sự cố cơ bản. Hầu hết người vận hành đều nhanh chóng trở nên thành thạo với các công việc bảo trì định kỳ. Hỗ trợ kỹ thuật viên chuyên nghiệp từ các nhà cung cấp luôn sẵn sàng cho các cuộc kiểm tra hàng năm phức tạp hơn hoặc thay thế linh kiện.
Lượng bụi quá lớn làm giảm hiệu quả thu gom ở mức độ vừa phải và đẩy nhanh quá trình tích tụ bùn, đòi hỏi phải làm sạch bể thường xuyên hơn. Các thiết kế hiện đại kết hợp biên độ công suất để xử lý các biến thể vận hành điển hình mà không làm giảm hiệu suất đáng kể. Tuy nhiên, hoạt động bền vững trên các thông số kỹ thuật thiết kế cuối cùng sẽ yêu cầu tăng quy mô hệ thống hoặc các giai đoạn thu thập bổ sung để duy trì sự tuân thủ. Việc giám sát thường xuyên thông qua việc đo bụi ở đầu ra sẽ đưa ra cảnh báo sớm nếu cần điều chỉnh.
Hệ thống lọc ướt hoạt động tương đối yên tĩnh so với các máy thu gom khô có tần suất làm sạch xung lớn. Hoạt động bơm tuần hoàn và dòng khí qua tháp tạo ra mức âm thanh thường dưới 85 decibel ở khoảng cách xa, đáp ứng hầu hết các tiêu chuẩn cơ sở công nghiệp. Vật liệu giảm âm bổ sung có thể được kết hợp nếu tồn tại những hạn chế về tiếng ồn cụ thể tại địa điểm lắp đặt.
Các hệ thống được bảo trì tốt thường hoạt động thành công trong 15-20 năm trước khi cần thay thế thành phần chính. Kết cấu thép chắc chắn chống mài mòn khi vận hành khi bảo trì phòng ngừa được thực hiện một cách nhất quán. Đầu phun, phốt bơm và các bộ phận bên trong bằng kim loại màu có thể cần thay thế sau khoảng thời gian 7-10 năm tùy thuộc vào chất lượng nước và thành phần hóa học của khí được xử lý. Tuổi thọ sử dụng kéo dài này cải thiện đáng kể hiệu quả kinh tế lâu dài so với các giải pháp thay thế cần thay thế thường xuyên.
