简体中文
Lựa chọn nhà chứa phù hợp để chiết xuất BOF cấp thứ cấp
Lựa chọn nhà chứa phù hợp để chiết xuất BOF cấp thứ cấp
Bởi quản trị viên

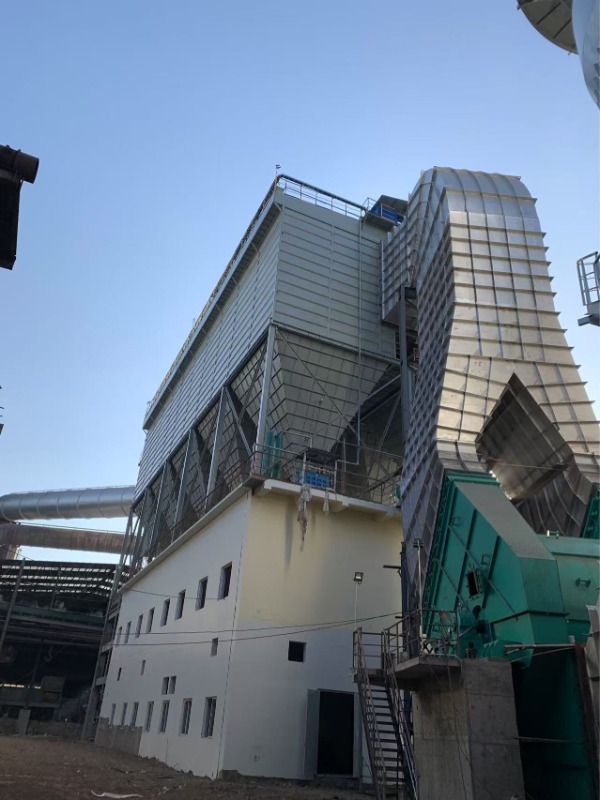

Hiểu được thách thức của việc chiết khói thứ cấp BOF
Quá trình sản xuất thép cơ bản của Lò oxy tạo ra lượng khí thải nhất thời đáng kể trong quá trình nạp, tarô và chuyển kim loại nóng. Không giống như khí thải sơ cấp thường được xử lý bằng máy hút bụi ướt hệ thống lọc bụi tĩnh điện, khói thứ cấp đòi hỏi một cách tiếp cận khác. Khói oxit sắt màu nâu đỏ và các hạt mịn thoát ra khỏi tủ hút chính đòi hỏi phải có hệ thống thu gom bụi được thiết kế cho lưu lượng không khí lớn, tải thay đổi và hoạt động không liên tục. Hướng dẫn này cung cấp khung kỹ thuật để lựa chọn cấu hình nhà túi tối ưu cho việc chiết khói thứ cấp BOF trong các nhà máy sản xuất thép.
Tại sao Hệ thống thu gom bụi thứ cấp BOF chuyên dụng lại quan trọng
Trong một nhà máy sản xuất thép điển hình, hệ thống thu gom bụi thứ cấp BOF hoạt động trong các điều kiện khó khăn: nhiệt độ cao lên tới 120-180°C, khí chứa hơi ẩm và các hạt cực mịn (0,1-10 µm). Lựa chọn không đúng cách bộ lọc túi công nghiệp để làm sạch khí thứ cấp trong nhà máy thép dẫn đến hư hỏng túi thường xuyên, giảm áp suất cao hơn và không tuân thủ các tiêu chuẩn khí thải. Dữ liệu từ các cuộc kiểm tra hoạt động chỉ ra rằng việc lựa chọn nhà chứa túi được tối ưu hóa có thể giảm tổng chi phí sở hữu từ 25-35% trong khoảng thời gian 10 năm trong khi vẫn duy trì lượng khí thải đầu ra dưới 15 mg/Nm³.
Thông tin chi tiết quan trọng: Quá trình hút khói thứ cấp chiếm gần 40% tổng lượng phát thải dạng hạt trong một cửa hàng BOF, khiến việc lựa chọn nhà chứa túi đóng gói rất quan trọng đối với việc tuân thủ môi trường và an toàn của người lao động.
Các thông số thiết kế quan trọng cho nhà chứa túi khói thứ cấp BOF
Việc lựa chọn nhà chứa phù hợp đòi hỏi phải đánh giá cẩn thận các biến số của quy trình cụ thể. Các tham số sau đây tạo thành nền tảng của bất kỳ thiết bị mạnh mẽ nào hệ thống thu gom bụi để chiết khói thứ cấp của bộ chuyển đổi:
1. Tỷ lệ không khí trên vải (Tốc độ lọc)
Đối với khói thứ cấp BOF, tỷ lệ không khí trên vải được khuyến nghị thường nằm trong khoảng từ 1,0 đến 1,4 m³/m2/phút. Tỷ lệ cao hơn làm tăng yêu cầu về diện tích bộ lọc nhưng cải thiện việc sử dụng không gian. Tuy nhiên, vượt quá 1,4 m³/m2/phút sẽ làm tăng tốc độ mòn của túi và tăng độ sụt áp. Các nghiên cứu thực địa cho thấy rằng vận hành ở tốc độ 1,2 m³/m2/phút sẽ kéo dài tuổi thọ của túi lên trung bình 18 tháng so với 1,5 m³/m2/phút.
2. Nhiệt độ khí và điểm sương
Nhiệt độ khí đầu vào của khói thứ cấp BOF thường dao động trong khoảng từ 80°C đến 150°C. Nhà túi phải xử lý các đỉnh nhiệt mà không vượt quá nhiệt độ hoạt động liên tục của vật liệu lọc. Ngoài ra, độ ẩm từ tia nước làm mát có thể tạo ra điểm sương axit; do đó, hệ thống nên duy trì nhiệt độ vận hành cao hơn điểm sương ít nhất 20°C để ngăn chặn sự ngưng tụ và hậu quả là làm mờ túi.
3. Đặc tính hạt
Khói thứ cấp BOF chứa chủ yếu là các oxit sắt (Fe₂O₃, Fe₃O₄) với kích thước hạt từ 0,1 đến 100 µm. Diện tích bề mặt cao và tính chất kết tụ của các hạt này đòi hỏi hệ thống làm sạch xung có đủ năng lượng để đánh bật bánh bụi mà không thấm vào vải quá mức.
Lựa chọn phương tiện lọc: Trái tim của Baghouse
các máy thu bụi baghouse xung để chuyển đổi hút khói thứ cấp phụ thuộc rất nhiều vào việc lựa chọn vải. Đối với các ứng dụng BOF, ba loại phương tiện chiếm ưu thế:
PPS (Polyphenylene Sulfide) – Tuyệt vời cho hoạt động liên tục ở nhiệt độ lên tới 190°C, khả năng kháng hóa chất tốt đối với khí axit. Tuy nhiên, PPS nhạy cảm với các tác nhân oxy hóa (NOx, O₂) ở nhiệt độ trên 150°C, có thể gây ra liên kết ngang và hiện tượng giòn.
PTFE (Polytetrafluoroetylen) – Độ ổn định nhiệt vượt trội (lên tới 260°C) và khả năng kháng hóa chất vượt trội. PTFE mang lại độ ma sát thấp và khả năng nhả bánh tuyệt vời nhưng có chi phí ban đầu cao hơn đáng kể (thường là 3–4× PPS).
Aramid (Meta-aramid) – Hoạt động tốt liên tục ở 200°C, có khả năng kháng hóa chất vừa phải. Túi Aramid tiết kiệm chi phí nhưng dễ bị xuống cấp do độ ẩm và điều kiện axit.
So sánh trong thế giới thực từ nhiều nhà máy thép cho thấy túi PPS phủ PTFE mang lại sự cân bằng tốt nhất giữa tuổi thọ và hiệu suất trong dịch vụ thứ cấp BOF, với tuổi thọ trung bình của túi vượt quá 4 năm khi vận hành theo các thông số được khuyến nghị.
Hệ thống làm sạch xung phản lực: Thiết kế và điều chỉnh
các cleaning mechanism is a critical differentiator for máy thu bụi baghouse xung để chuyển đổi hút khói thứ cấp . Không giống như hệ thống đảo ngược không khí hoặc máy lắc, làm sạch bằng tia xung cung cấp khả năng làm sạch trực tuyến, điều này rất cần thiết để BOF hoạt động liên tục. Các khía cạnh thiết kế chính bao gồm:
Thiết kế vòi phun: Vòi phun Venturi hoặc vòi phun thẳng ảnh hưởng đến lượng không khí cảm ứng và năng lượng làm sạch. Đối với bụi BOF mịn, vòi phun thẳng có đường kính lỗ 12-14 mm mang lại sự phân bổ áp suất tối ưu.
Thời gian đáp ứng của van: Van màng hoạt động nhanh (thời gian mở < 50 ms) đảm bảo phân phối xung hiệu quả. Phản ứng van bị trễ gây ra hiện tượng làm sạch không đồng đều và gây căng thẳng cục bộ cho túi.
Áp suất xung: Áp suất vận hành điển hình dao động từ 5 đến 7 bar. Áp suất trên 7,5 bar làm tăng độ mòn của túi mà không cải thiện đáng kể khả năng làm sạch.
Một nghiên cứu thực nghiệm trên bốn cơ sở thép cho thấy rằng việc tối ưu hóa thời gian phát xung (thời lượng xung 80 ms, khoảng thời gian 12–15 giây) giúp giảm 22% chi phí thay thế túi so với cài đặt tiêu chuẩn 100 ms/10 giây.
Khuyến nghị thực tế: Thực hiện kiểm soát làm sạch dựa trên chênh lệch áp suất thay vì khoảng thời gian cố định. Phương pháp thích ứng này giúp giảm mức tiêu thụ khí nén từ 15-20% và giảm thiểu sự xuống cấp của bộ lọc.
Thiết kế nhà ở và phân phối khí đốt
các structural design of the baghouse housing influences gas distribution, dust settling, and maintenance accessibility. For Hệ thống thu gom bụi thứ cấp BOF cho nhà máy luyện thép cài đặt, các tính năng sau đây là không thể thương lượng:
Góc phễu và xả: Độ dốc tối thiểu 60° để tránh bám bụi. Trang bị máy rung điện hoặc súng hơi để thúc đẩy dòng bụi oxit sắt kết dính.
Vách ngăn đầu vào: Tấm lệch được thiết kế phù hợp giúp giảm tốc độ khí và cho phép các hạt thô rơi ra ngoài trước khi đến túi lọc, kéo dài tuổi thọ của túi.
Khả năng tiếp cận lối đi: Nền tảng truy cập phù hợp để kiểm tra và thay túi giúp giảm thời gian ngừng hoạt động. Việc thay túi ở những nơi có thiết kế kém có thể mất nhiều thời gian hơn 3–4 lần.
Các nghiên cứu về mô hình CFD cho thấy rằng việc lắp đặt một tấm phân phối đục lỗ ở khoang nạp sẽ cải thiện độ đồng đều của dòng chảy trong phạm vi ±8%, so với ±25% mà không có vách ngăn, trực tiếp chuyển thành lượng bụi đồng đều hơn qua các túi.
Baghouse so với các hệ thống thay thế cho khói thứ cấp BOF
Mặc dù hướng dẫn này tập trung vào việc lựa chọn baghouse nhưng sẽ rất hữu ích khi bối cảnh hóa vị trí của nó so với các công nghệ khác. Bảng dưới đây so sánh các chỉ số hiệu suất chính cho các ứng dụng khói thứ cấp BOF:
Lưu ý: Nhà túi dạng xung phản lực cung cấp khả năng tuân thủ phát thải tổng thể tốt nhất và vận hành linh hoạt cho khói thứ cấp BOF, đặc biệt khi xử lý tải lượng bụi và nhiệt độ khí thay đổi.
Chiến lược bảo trì và cân nhắc hoạt động
Một nhà kho được lựa chọn tốt vẫn có thể hoạt động kém nếu không có kế hoạch vận hành và bảo trì có hệ thống. Đối với bất kỳ bộ lọc túi công nghiệp để làm sạch khí thứ cấp trong nhà máy thép , những thực hành sau đây là cần thiết:
Lịch kiểm tra túi: Thực hiện kiểm tra trực quan 6 tháng một lần. Sử dụng kính soi để kiểm tra lỗ kim, quá trình oxy hóa hoặc lỗi đường may mà không cần tháo túi.
Giám sát giảm áp suất: Ghi lại mức giảm áp suất cơ bản sau khi làm sạch. Mức tăng dần >300 Pa trong 30 ngày cho thấy có vấn đề về vệ sinh hoặc vật liệu.
Tần suất loại bỏ bụi: Đổ sạch phễu ít nhất một lần mỗi ca để ngăn bụi tích tụ và nguy cơ cháy tiềm ẩn do các hạt cháy âm ỉ.
Chất lượng khí nén: Đảm bảo không khí khô và không dầu tại các van xung. Nước hoặc dầu trong không khí làm túi bị mù và hỏng van.
Các câu hỏi thường gặp về việc lựa chọn Baghouse thứ cấp của BOF
Câu hỏi 1: Thông số quan trọng nhất để xác định kích thước của nhà chứa thứ cấp BOF là gì?
các air-to-cloth ratio is the single most important sizing parameter. For BOF secondary fume, a ratio of 1.0–1.2 m³/m²/min is typically recommended to balance equipment footprint and bag life. Exceeding this range accelerates blinding and increases cleaning frequency.
Câu hỏi 2: Làm cách nào để xác định xem túi PPS hay PTFE tốt hơn cho ứng dụng của tôi?
Chọn PPS nếu nhiệt độ khí đầu vào của bạn luôn ở mức dưới 170°C và mức NOx thấp (dưới 15 ppm). Hãy chọn PTFE nếu nhiệt độ thường vượt quá 180°C hoặc nếu bạn yêu cầu tuổi thọ túi dài hơn với mức bảo trì tối thiểu. PTFE cũng được ưa chuộng khi xử lý bụi dính do đặc tính giải phóng vượt trội của nó.
Câu hỏi 3: Máy đóng bao phản lực xung có thể xử lý được độ ẩm cao trong khí thứ cấp BOF không?
Có, miễn là hệ thống hoạt động trên điểm sương axit (thường >110°C) và sử dụng phương tiện lọc kỵ nước. Lắp đặt vật liệu cách nhiệt và sưởi ấm trên phễu và ống dẫn vào để ngăn chặn sự ngưng tụ. Hệ thống thoát nước phễu thích hợp cũng rất quan trọng.
Câu hỏi 4: Tuổi thọ điển hình của túi trong dịch vụ hút khói thứ cấp BOF là bao nhiêu?
Với thiết kế và vận hành phù hợp, tuổi thọ của túi trung bình là 3–5 năm đối với PPS và 5–7 năm đối với vật liệu PTFE. Nhiệt độ tăng đột biến thường xuyên hoặc kiểm soát vệ sinh kém có thể làm giảm tuổi thọ của thiết bị xuống dưới 2 năm. Giám sát thường xuyên và bảo trì kịp thời là chìa khóa để đạt được tuổi thọ tối đa.
Câu hỏi 5: Thiết kế nhà chứa ảnh hưởng như thế nào đến việc tuân thủ phát thải chung của nhà máy?
các baghouse is the primary control device for secondary fume. A well-designed system can consistently achieve outlet emissions below 15 mg/Nm³, meeting even the strictest environmental standards. Inadequate design often results in visible plume and non-compliance fines.
Khuyến nghị cuối cùng: Phương pháp lựa chọn có hệ thống
Việc chọn nhà chứa phù hợp để chiết khói thứ cấp BOF không phải là quyết định chung cho tất cả. Tối ưu hệ thống thu gom bụi tích hợp tỷ lệ không khí trên vải chính xác, vật liệu lọc bền bỉ phù hợp với thành phần khí, hệ thống làm sạch xung hiệu quả và thiết kế vỏ chắc chắn. Bắt đầu bằng cách mô tả đặc điểm nguồn khói của bạn về nhiệt độ, độ ẩm, phân bố kích thước hạt và tải trọng. Tiếp theo, đánh giá các tùy chọn phương tiện lọc dựa trên dự đoán chi phí và tuổi thọ. Cuối cùng, làm việc với các nhà cung cấp để lập mô hình dòng khí và hiệu suất của hệ thống làm sạch. Phương pháp luận có cấu trúc này—thay vì dựa vào các đề xuất chung chung—đảm bảo rằng Hệ thống thu gom bụi thứ cấp BOF cho nhà máy luyện thép mang lại sự tuân thủ đáng tin cậy, chi phí thấp trong toàn bộ thời gian hoạt động của nó.
Mang đi: Cách tiếp cận có hệ thống, dựa trên dữ liệu để lựa chọn nhà chứa túi luôn vượt trội hơn các phương pháp theo quy tắc ngón tay cái, giảm vốn và chi phí vận hành đồng thời cải thiện hiệu suất môi trường.
