A máy chà sàn ướt được thiết kế để khử lưu huỳnh trong khí thải (FGD) là thiết bị công nghiệp giúp loại bỏ sulfur dioxide (SO2) và các chất ô nhiễm có hại khác khỏi dòng khí thải trước khi chúng đi vào khí quyển. Các hệ thống này đại diện cho một trong những công nghệ đã được chứng minh và triển khai rộng rãi nhất về tuân thủ môi trường, đặc biệt đối với các nhà máy điện, nhà máy lọc dầu và cơ sở sản xuất hóa chất xử lý nguyên liệu có hàm lượng lưu huỳnh cao.
Không giống như các giải pháp thay thế khô hoặc bán khô, máy lọc FGD ướt sử dụng dung môi lỏng—thường là bùn đá vôi—để hấp thụ hóa học SO2 từ khí thải. Quá trình này xảy ra trong một bình tháp lớn, nơi tiếp xúc ngược dòng giữa khí và chất lỏng giúp tối đa hóa hiệu quả loại bỏ. Sulfur dioxide được hấp thụ sau đó bị oxy hóa và chuyển thành sản phẩm phụ thạch cao có thể bán được, biến trách nhiệm pháp lý thành cơ hội thương mại.
Một hệ thống FGD ướt hoàn chỉnh bao gồm một số phần quan trọng hoạt động đồng bộ:

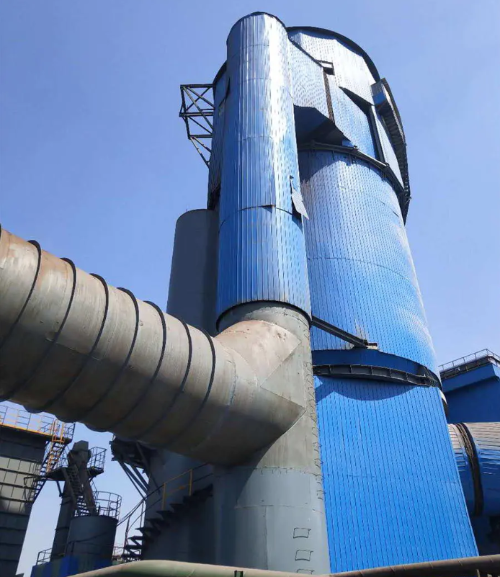

Tháp hấp thụ: Bình phản ứng chính là nơi tiếp xúc giữa khí thải và bùn đá vôi. Tháp này thường được xây dựng từ bê tông cốt thép hoặc thép không gỉ để chống lại các điều kiện axit và khí SO2 ăn mòn.
Hệ thống chuẩn bị bùn: Máy nghiền và thiết bị trộn nghiền đá vôi (CaCO3) thành các hạt mịn và hydrat hóa chúng thành bùn ổn định với độ đặc và nồng độ thích hợp.
Hệ thống không khí oxy hóa: Phun không khí cưỡng bức xúc tác quá trình oxy hóa canxi sulfite thành canxi sunfat (thạch cao), cho phép thu hồi sản phẩm phụ và ngăn ngừa sự đóng cặn bên trong chất hấp thụ.
Máy khử sương mù: Loại bỏ các giọt chất lỏng bị cuốn theo khỏi khí đã xử lý trước khi xả, ngăn ngừa thất thoát nước và ăn mòn đường ống ở hạ lưu.
Hệ thống khử nước thạch cao: Tách và làm khô sản phẩm thạch cao để thải bỏ hoặc bán thương mại cho các nhà sản xuất tấm ốp tường và các ngành công nghiệp khác.
Bơm tuần hoàn: Tuần hoàn liên tục dung dịch tẩy rửa thông qua các vòi phun ở phía trên bộ hấp thụ, đảm bảo tiếp xúc ngược dòng hiệu quả với khí thải đang bốc lên.
Sự khác biệt cơ bản giữa công nghệ FGD ướt và khô nằm ở trạng thái vật lý của chất hấp thụ và cơ chế thu giữ chất ô nhiễm:
| tính năng | thảo luận ướt | FGD khô |
|---|---|---|
| Trạng thái hấp thụ | Bùn đá vôi (lỏng) | Bột vôi hoặc bùn phun khô |
| Hiệu quả loại bỏ SO2 | 95–99% | 90–95% |
| Phục hồi sản phẩm phụ | Thạch cao (có thể bán được, độ tinh khiết 95%) | Tro bay (hỗn hợp, giá trị thị trường thấp hơn) |
| Tiêu thụ nước | Cao (điển hình là 500–1000 m³/giờ) | Rất thấp (chỉ bay hơi) |
| Dấu chân | Lớn hơn (tháp cao 40–60 m) | Nhỏ gọn |
| Chi phí vốn | Trung bình đến cao | Đầu tư ban đầu cao hơn |
| Chi phí vận hành | Trung bình (nước thuốc thử) | Thấp hơn (cần ít thuốc thử hơn) |
Hệ thống FGD ướt được ưu tiên sử dụng ở những khu vực có tiêu chuẩn phát thải SO2 nghiêm ngặt và nơi việc bán sản phẩm phụ thạch cao bù đắp chi phí vận hành. Hệ thống khô hoạt động tốt ở những nơi nguồn nước hạn chế hoặc việc xử lý chất thải là ưu tiên hàng đầu.
Quy trình đá vôi-thạch cao đại diện cho công nghệ khử lưu huỳnh ướt chiếm ưu thế trên toàn cầu vì tính đơn giản, hiệu quả về mặt chi phí và khả năng tiếp thị của sản phẩm phụ thạch cao. Hiểu biết về hóa học và cơ học là điều cần thiết đối với người vận hành cơ sở và các chuyên gia mua sắm khi đánh giá các lựa chọn hệ thống.
Khi khí thải chứa SO2 tiếp xúc với bùn đá vôi sẽ xảy ra một loạt các phản ứng hóa học không thuận nghịch:
Bước 1 – Hòa tan và trung hòa axit: Đá vôi (canxi cacbonat, CaCO3) phản ứng với axit SO2 và nước tạo thành canxi sunfit (CaSO3) và cacbon dioxit. Đá vôi hòa tan trong môi trường axit, tạo ra nhiều ion hydroxit giúp đệm độ pH của bùn ở mức tối ưu (5,0–5,5).
Bước 2 – Oxy hóa thành thạch cao: Không khí oxy hóa được bơm vào sẽ chuyển đổi canxi sulfite (CaSO3) thành canxi sunfat (CaSO4). Bước oxy hóa này thuận lợi về mặt nhiệt động và thường hoàn thành trong vòng 2–8 phút, tùy thuộc vào tốc độ dòng khí và thời gian lưu bùn. Quá trình oxy hóa là rất quan trọng vì thạch cao thể hiện đặc tính kết tinh vượt trội so với sulfite, làm giảm sự hình thành cặn trên bề mặt bên trong và cho phép khử nước cơ học dễ dàng hơn.
Bước 3 - Sự phát triển và tách tinh thể: Sau nhiều giờ tồn tại trong bể hấp thụ và bể lắng, các tinh thể canxi sunfat dihydrat (thạch cao) phát triển và lắng xuống. Chất lỏng đã được làm rõ được tái chế trở lại đỉnh của thiết bị hấp thụ, trong khi bùn thạch cao được chuyển đến bộ lọc chân không hoặc máy ly tâm để khử nước và xếp chồng lên nhau.
Sự biến đổi vật lý và hóa học xảy ra liên tục trong tháp hấp thụ:
Đầu vào khí thải: Khí thải nóng (thường ở nhiệt độ 120–150°C từ nồi hơi hoặc lò công nghiệp) đi vào đáy tháp hấp thụ với vận tốc được kiểm soát, thường là 3–4 m/s, để tránh sụt áp quá mức đồng thời đảm bảo trộn kỹ.
Vùng phun: Bùn đá vôi được phun từ nhiều vòi phun đặt ở đỉnh và giữa chiều cao của tháp. Bùn vỡ thành những giọt nhỏ, tạo ra diện tích tiếp xúc bề mặt rất lớn giữa khí và chất lỏng.
Vùng phản ứng: SO2 khuếch tán vào màng chất lỏng bao quanh từng giọt và phản ứng với đá vôi hòa tan. Các giọt rơi dưới tác dụng của trọng lực trong khi khí thải bốc lên mang chúng đi lên, tạo ra dòng thác ngược dòng kéo dài thời gian lưu trú và thúc đẩy động học khuếch tán.
Vùng oxy hóa: Không khí được bơm vào phía dưới thông qua các ống phun, sủi bọt lên trên qua bộ hấp thụ. Oxy oxy hóa sulfite thành sunfat trong khối chất lỏng và trong các giọt rơi xuống, chuyển sản phẩm thành thạch cao ổn định hơn.
Khu thu thập: Chất lỏng bão hòa tích tụ trong bể chứa ở chân tháp. Chất rắn lắng xuống, cho phép chất lỏng trong suốt được bơm trở lại đỉnh tháp để tuần hoàn, trong khi chất rắn lắng xuống sẽ chảy về mạch khử nước thạch cao.
Thoát khí: Khí thải đã qua xử lý (với SO2 giảm 95–99%) đi lên thiết bị khử sương mù ở phía trên, nơi các giọt nước bị cuốn theo được loại bỏ bằng cách đóng gói khử sương hoặc thiết bị khử sương mù dạng chữ V. Khí được làm sạch sau đó thoát ra khí quyển hoặc đi vào thiết bị kiểm soát ô nhiễm ở hạ lưu.
Toàn bộ chu trình—từ thu giữ SO2 đến quá trình oxy hóa đến thu hồi thạch cao—thường cần thời gian lưu bùn từ 8–12 phút, tùy thuộc vào kích thước hạt đá vôi, chiến lược kiểm soát độ pH và hiệu quả loại bỏ mục tiêu. Đá vôi hạt nhỏ hơn (80–90% lọt qua lưới 325) tăng tốc độ phản ứng và cho phép người vận hành đạt được hiệu quả cao hơn ở tốc độ dòng bùn thấp hơn.
Quyết định đầu tư vào hệ thống FGD ướt phản ánh cả sự cần thiết về mặt pháp lý và kinh tế vận hành. Các cơ sở xử lý nhiên liệu có hàm lượng lưu huỳnh cao hoặc phục vụ các thị trường có tiêu chuẩn chất lượng không khí nghiêm ngặt nhận thấy hệ thống ướt mang lại lợi nhuận vượt trội khi tất cả các yếu tố được xem xét một cách tổng thể.
Công nghệ FGD ướt là nền tảng cho nhiều lĩnh vực công nghiệp:
Sản xuất điện đốt than: Ứng dụng lớn nhất trên toàn cầu. Các nồi hơi tiện ích hiện đại đốt than bitum hoặc bán bitum chứa 1–3% lưu huỳnh phụ thuộc vào FGD ướt để tuân thủ giới hạn phát thải SO2, giới hạn này ở nhiều vùng được quy định dưới 50–100 mg/Nm³.
Lọc dầu: Các thiết bị khử lưu huỳnh trong dầu nhiên liệu và nồi hơi cốc tạo ra khí thải giàu SO2 cần phải lọc hiệu suất cao. Các nhà máy lọc dầu thường tích hợp FGD ướt với quá trình khử xúc tác chọn lọc (SCR) để kiểm soát SO2 và NOx kết hợp.
Sản xuất hóa chất và hóa dầu: Các cơ sở sản xuất axit sulfuric, polyme gốc lưu huỳnh hoặc xử lý dòng dầu thô có hàm lượng lưu huỳnh cao vận hành máy lọc ướt để thu giữ khí thải SO2 từ các chất oxy hóa nhiệt, thiết bị nung và lò rang.
Nhà máy bột giấy và giấy: Nồi hơi thu hồi đốt rượu đen tạo ra lượng khí thải SO2 đáng kể. Các nhà máy bột giấy kraft ngày càng triển khai hệ thống FGD ướt để đạt được tiêu chuẩn chất lượng không khí trong khu vực và giảm ô nhiễm không khí liên quan đến SO2 trong các khu dân cư.
Gia công kim loại: Hoạt động nấu chảy tách đồng, niken, kẽm và các kim loại màu khác từ quặng sunfua tạo ra khí thải chứa đầy SO2 đòi hỏi hiệu suất loại bỏ 99%. FGD ướt là tiêu chuẩn công nghiệp cho các ứng dụng này.
Đốt chất thải thành năng lượng và sinh khối: Lò đốt chất thải rắn đô thị và nhà máy điện sinh khối tạo ra thành phần khí thải không đồng nhất. FGD ướt cung cấp khả năng kiểm soát SO2 mạnh mẽ, có khả năng thích ứng với các chất lượng nhiên liệu khác nhau.
Việc đạt được việc loại bỏ SO2 hiệu suất cao và nhất quán phụ thuộc vào việc kiểm soát một số thông số phụ thuộc lẫn nhau. Hiểu được các yếu tố này cho phép người vận hành và kỹ sư tối ưu hóa thiết kế và vận hành hệ thống:
Hiệu suất loại bỏ SO2 (Mục tiêu: 95–99%): Hiệu quả chủ yếu được thúc đẩy bởi hai cơ chế: (1) lượng bùn đá vôi tuần hoàn tương ứng với thể tích khí thải, được biểu thị bằng tỷ lệ lỏng-khí (L/G) và (2) thời gian lưu của khí trong thiết bị hấp thụ. Các hệ thống hiện đại thường đạt được hiệu suất loại bỏ 95% ở tỷ lệ L/G là 5–8 L/m³ và hiệu suất 98–99% ở tỷ lệ 10–15 L/m³. Áp dụng lợi nhuận giảm dần—đẩy vượt quá 15 L/m³ mang lại mức tăng hiệu quả tối thiểu trong khi tăng đáng kể công suất bơm, chi phí chuẩn bị bùn và mức tiêu thụ nước.
Kiểm soát độ pH (Tối ưu: 5,0–5,5): Độ pH của bùn ảnh hưởng trực tiếp đến tốc độ hòa tan đá vôi và động học hấp thụ SO2. Ở pH dưới 4,5, đá vôi hòa tan dễ dàng nhưng quá trình hấp thụ SO2 chậm lại do phản ứng nghịch và giảm động lực khuếch tán pha khí. Trên độ pH 6,0, độ hòa tan của đá vôi giảm, trong khi khả năng hấp thụ SO2 tăng lên—nhưng nguy cơ hình thành cặn và kết tủa thạch cao bên trong tháp tăng theo cấp số nhân. Người vận hành duy trì độ pH bằng cách định lượng cẩn thận tỷ lệ bổ sung bùn đá vôi và luồng không khí oxy hóa. Kiểm soát độ pH tự động thông qua đầu dò thời gian thực đã trở thành thông lệ tiêu chuẩn trong các hệ thống lắp đặt hiện đại.
Tỷ lệ L/G (Tỷ lệ thể tích chất lỏng-khí): Thông số không thứ nguyên này—thường được báo cáo là lít bùn tuần hoàn trên một mét khối khí thải—có lẽ là biến số kiểm soát quan trọng nhất. Tỷ lệ L/G cao hơn làm tăng diện tích tiếp xúc và thời gian lưu của bùn, nâng cao hiệu quả nhưng làm tăng mức tiêu thụ điện năng, tiêu thụ thuốc thử và mất nước do bay hơi. Tỷ lệ L/G tối ưu giúp cân bằng các mục tiêu tuân thủ quy định với việc giảm thiểu chi phí hoạt động. Tiêu chuẩn chất lượng không khí khu vực, hàm lượng lưu huỳnh trong nhiên liệu và tải nồi hơi về cơ bản quyết định điểm đặt L/G.
Vận tốc khí (Điển hình: 3–4,5 m/s): Vận tốc thẳng đứng của khí thải qua bình hấp thụ ảnh hưởng đến trạng thái lơ lửng của giọt, thời gian lưu lại và giảm áp suất. Vận tốc cao hơn làm giảm mặt cắt ngang của tàu và chi phí vốn nhưng làm tăng nhiệm vụ bơm và nguy cơ xói mòn. Vận tốc thấp hơn làm tăng thời gian lưu trú và hiệu quả nhưng yêu cầu tàu lớn hơn. Hầu hết các nhà khai thác duy trì tốc độ 3,5–4,0 m/s là điểm lý tưởng về mặt kỹ thuật.
Tốc độ không khí oxy hóa (Điển hình: 60–90% oxy lý thuyết): Lượng oxy dư thừa trong không khí được bơm vào sẽ thúc đẩy quá trình chuyển đổi sulfite thành sulfate, nhưng việc sục khí quá mức sẽ làm tăng sự hình thành bọt và chất lỏng mang theo. Thiết kế máy phun khí và độ sâu ngâm có ảnh hưởng quan trọng đến động học trộn và oxy hóa. Hệ thống không khí có kích thước nhỏ dẫn đến quá trình oxy hóa không hoàn toàn, kết tủa sulfite và làm tắc nghẽn thiết bị khử nước.
Các quyết định mua sắm hệ thống FGD ướt đòi hỏi phải đánh giá cẩn thận nhiều tiêu chí kỹ thuật, thương mại và vận hành. Các yếu tố sau đây sẽ tác động đáng kể đến hiệu suất hệ thống, tuổi thọ, thành tích tuân thủ quy định và tổng chi phí sở hữu.
Môi trường bên trong của chất hấp thụ FGD ướt vốn có tính ăn mòn: pH dao động từ 3,5 đến 6,0, nhiệt độ đạt 60–70°C, SO2 hòa tan và axit sunfuric đẩy nhanh quá trình oxy hóa kim loại. Lựa chọn vật liệu không phải là việc phải suy nghĩ lại mà là quyết định thiết kế nền tảng:
Bê tông cốt thép có lớp lót cao su: Sự lựa chọn vật liệu chủ đạo cho các thiết bị hấp thụ có quy mô tiện ích lớn. Bê tông cung cấp cường độ kết cấu và khối lượng nhiệt; lớp lót cao su dày 10–20 mm (cao su tổng hợp hoặc EPDM) bảo vệ bê tông khỏi sự tấn công của hóa chất. Việc chuẩn bị bề mặt và bảo dưỡng lớp lót cao su đúng cách sẽ kéo dài tuổi thọ sử dụng lên 20–30 năm mà không cần bảo trì nhiều.
Thép không gỉ (Lớp Austenitic): Được ưa chuộng cho các hệ thống nhỏ hơn, tháp phun và các bộ phận khử sương nhờ khả năng chống ăn mòn vượt trội và tính thẩm mỹ thiết kế sạch hơn. Thép không gỉ 316L chống rỗ trong bùn chứa clorua có tính axit. Sự đánh đổi bao gồm chi phí vốn cao hơn (bê tông gấp 2–3 lần) và khả năng ăn mòn kẽ hở nếu dung sai thiết kế bị lỏng lẻo.
Vật liệu nhựa nhiệt dẻo: Nhựa gia cố bằng sợi (FRP) và vật liệu tổng hợp dựa trên polyester đang nổi lên trong các ứng dụng thích hợp và thị trường trang bị thêm do khả năng kháng hóa chất tuyệt vời và không có rủi ro ăn mòn. Dữ liệu về độ bền lâu dài vẫn còn hạn chế; chu kỳ nhiệt và tiếp xúc với tia cực tím khi lắp đặt ngoài trời có những rủi ro chưa biết.
Vật liệu vòi phun: Vòi phun có tỷ lệ mài mòn cao nhất. Đầu bằng gốm hoặc thép cứng với lớp phủ cacbua vonfram chống mài mòn từ các hạt đá vôi lơ lửng. Kiểm tra và thay thế vòi phun định kỳ 2–5 năm một lần là thông lệ vận hành tiêu chuẩn.
Mỗi cơ sở công nghiệp đều có những đặc điểm khí thải riêng, những hạn chế về không gian và yêu cầu vận hành. Một nhà cung cấp đáng tin cậy sẽ cung cấp các tùy chỉnh thực sự thay vì các gói một kích cỡ phù hợp cho tất cả:
Kỹ thuật dành riêng cho địa điểm: Đánh giá xem nhà cung cấp có tiến hành phân tích dòng khí chi tiết hay không—đo nồng độ SO2, nồng độ NOx, tải lượng hạt, độ ẩm và đặc tính nhiệt độ. Dữ liệu này được đưa vào mô hình động lực học chất lỏng (CFD) để dự đoán sự phân bố bùn, thời gian lưu trữ khí và hiệu suất ở các điều kiện vận hành cụ thể của bạn. Các nhà cung cấp cung cấp dữ liệu thử nghiệm ở quy mô phòng thí nghiệm hoặc dữ liệu từ nhà máy thí điểm về loại nhiên liệu và thành phần khí của bạn thể hiện sự nghiêm ngặt về mặt kỹ thuật.
Khả năng mở rộng mô-đun: Đối với các cơ sở có tiềm năng tăng trưởng hoặc kế hoạch mở rộng theo giai đoạn, các hệ thống được thiết kế với các bộ phận hấp thụ mô-đun hoặc kiến trúc đường ray song song cho phép bổ sung công suất tăng dần mà không cần thay thế toàn bộ hệ thống. Xác nhận xem các bộ phận bên trong (bộ phân phối, bộ khử sương mù) có thể được trang bị thêm hoặc nâng cấp trong tàu hiện có hay không.
Tích hợp với cơ sở hạ tầng hiện có: Hệ thống FGD ướt giao tiếp với ống xả lò hơi, quạt ID, bộ lọc bụi và ống khói phía hạ lưu. Các nhà cung cấp phải cung cấp các thiết kế chi tiết về hệ thống ống và nền móng, các chứng nhận về tải trọng địa chấn nếu có và phối hợp với các nhà cung cấp thiết bị của bạn. Chi phí ẩn thường xuyên xuất hiện từ việc sửa đổi và hỗ trợ đường ống.
Đào tạo và chuyển giao kiến thức: Việc vận hành và bảo trì hệ thống FGD ướt đòi hỏi người vận hành phải có kiến thức chuyên môn về quản lý độ pH, lưu biến bùn, kiểm soát không khí oxy hóa và khử nước thạch cao. Chọn nhà cung cấp cung cấp chương trình đào tạo toàn diện tại chỗ, hướng dẫn sử dụng O&M, tính sẵn có của phụ tùng thay thế và đường dây nóng hỗ trợ khẩn cấp. Khả năng chẩn đoán từ xa và các thỏa thuận bảo trì dự đoán ngày càng tạo nên sự khác biệt giữa các nhà cung cấp cao cấp với các nhà cung cấp hàng hóa.
Tìm nguồn cung ứng thuốc thử và hậu cần: Sự sẵn có của đá vôi, giá cả và hậu cần vận chuyển ảnh hưởng nghiêm trọng đến chi phí vận hành. Nhà cung cấp nên ghi lại các nguồn đá vôi gần đó, mức giảm giá theo khối lượng, lịch trình giao hàng và sắp xếp nguồn cung cấp dự phòng. Tương tự, xác nhận cơ sở hạ tầng xử lý thạch cao—công suất thiết bị khử nước, cơ sở lưu trữ và kết nối thị trường hạ nguồn (tấm ốp tường, xi măng, nông nghiệp) giúp thu hồi chi phí.
Hệ sinh thái phụ tùng: Xác định các hạng mục hao mòn quan trọng (vòi phun, miếng đệm, cánh bơm, hộp khử sương mù) và xác nhận tình trạng sẵn có, thời gian giao hàng và giá cả thông qua mạng lưới của nhà cung cấp. Việc cung cấp phụ tùng thay thế dài hạn cho tuổi thọ hệ thống từ 20–30 năm đòi hỏi các nhà cung cấp phải có kênh phân phối và chính sách tồn kho được thiết lập.
Hệ thống FGD ướt hiện đại là những công cụ phức tạp đòi hỏi phải giám sát liên tục và điều chỉnh thông số động để duy trì hiệu quả loại bỏ mục tiêu đồng thời giảm thiểu chi phí vận hành. Hệ thống điều khiển tiên tiến biến máy lọc ướt từ công cụ tuân thủ thụ động thành tài sản được tối ưu hóa tích cực.
Vòng phản hồi thời gian thực cho phép phản ứng nhanh với những thay đổi về chất lượng nhiên liệu, tải nồi hơi hoặc điều kiện khí quyển:
Máy phân tích SO2 liên tục: Cảm biến hồng ngoại hoặc điện hóa SO2 ở đầu vào và đầu ra của thiết bị hấp thụ định lượng hiệu quả loại bỏ theo thời gian thực. Điểm đặt mục tiêu (thường là đầu ra 50–100 mg/Nm³) tự động điều chỉnh tốc độ nạp đá vôi và tỷ lệ L/G để duy trì giới hạn tuân thủ mà không tiêu thụ quá nhiều thuốc thử.
Đầu dò pH: Các điện cực pH được nhúng chìm trong bể hấp thụ và bể lắng cung cấp thông tin phản hồi về độ axit của bùn theo từng thời điểm. Hệ thống bổ sung sữa vôi tự động duy trì độ pH trong phạm vi ±0,2 đơn vị điểm đặt, ngăn chặn cả sự đóng cặn (pH cao) và sự hòa tan đá vôi không đủ (pH thấp).
Giám sát giảm áp suất: Các tế bào chênh lệch áp suất trên bộ hấp thụ, bộ tách khí và ống dẫn đầu ra cho biết sự tắc nghẽn, hình thành cặn hoặc độ bão hòa của bộ khử sương mù. Hệ thống cảnh báo sớm kích hoạt chu trình làm sạch hoặc cảnh báo bảo trì trước khi tốc độ suy giảm hiệu suất tăng nhanh.
quá trình oxy hóa Air Control: Cảm biến hàm lượng oxy và máy đo lưu lượng không khí đảm bảo lượng oxy sẵn có tối ưu cho quá trình oxy hóa sulfite. Kiểm soát không khí oxy hóa vòng kín ngăn chặn quá trình chuyển đổi không hoàn toàn (đòi hỏi các hóa chất oxy hóa pha lỏng đắt tiền) và hình thành bọt (làm tăng lượng mang theo).
Giám sát bơm tuần hoàn: Cảm biến rung, đầu dò nhiệt độ vòng bi và theo dõi mức tiêu thụ điện năng phát hiện độ mòn của bánh công tác ở giai đoạn đầu, sự xuống cấp của vòng bi hoặc hiện tượng xâm thực. Cảnh báo bảo trì dự đoán cho phép thay thế linh kiện chủ động trước khi xảy ra sự cố nghiêm trọng.
Các cơ sở công nghiệp hiếm khi hoạt động ở mức tải nồi hơi không đổi. Hệ thống FGD ướt phải đáp ứng tỷ lệ tắt máy từ 40–100%, duy trì sự tuân thủ và hiệu quả trong phạm vi hoạt động này. Các tính năng thiết kế chính cho phép tải theo sau bao gồm:
Ổ đĩa tần số thay đổi (VFD): Bơm tuần hoàn được trang bị VFD và động cơ quạt không khí oxy hóa điều chỉnh tốc độ dòng chảy tỷ lệ thuận với tải nồi hơi, giảm mức tiêu thụ điện năng và sử dụng thuốc thử trong quá trình vận hành tải thấp. VFD dễ dàng tiết kiệm được 20–30% năng lượng so với động cơ tốc độ cố định có điều khiển tiết lưu.
Vòi phun nhiều giai đoạn: Hệ thống có đầu phun được điều khiển độc lập ở nhiều độ cao tháp cho phép phân phối hiệu quả trong các điều kiện tải một phần. Tải trọng thấp hơn sẽ kích hoạt ít vòi phun hơn, duy trì trạng thái lơ lửng giọt bùn tối ưu và thời gian lưu khí mà không mang theo quá nhiều sương mù.
Luồng bỏ qua và chảy máu: Đường dẫn bùn và cấu hình xả chất làm sạch cho phép kiểm soát chi tiết thời gian lưu và độ pH mà không cần tắt toàn bộ hệ thống trong quá trình tắt máy. Dòng chảy chiến lược ngăn chặn sự tăng pH quá nhanh trong thời gian tải thấp khi thể tích khí và tải SO2 giảm đồng thời.
Giới hạn phát thải SO2 khác nhau trên toàn cầu nhưng nhìn chung có xu hướng nghiêm ngặt. Hệ thống FGD ướt là công nghệ chính cho phép tuân thủ các tiêu chuẩn hiện đại, trong đó ở các khu vực phát triển bắt buộc nồng độ SO2 đầu ra là 50–100 mg/Nm³ hoặc mức giảm khối lượng SO2 tuyệt đối là 85–99% tùy thuộc vào loại nhiên liệu và loại cơ sở.
Khung pháp lý khu vực thúc đẩy việc lựa chọn công nghệ và chiến lược vận hành:
Liên minh châu Âu: Chỉ thị về các nhà máy đốt lớn (LCPD) và Chỉ thị về phát thải công nghiệp (IED) yêu cầu hiệu suất giảm 97–99% SO2 đối với các đơn vị đốt than và đốt dầu. Nồng độ đầu ra trung bình hàng tháng không được vượt quá 50 mg/Nm³ đối với hầu hết các tiện ích. Những giới hạn nghiêm ngặt này đòi hỏi hệ thống FGD ướt hiệu suất cao với khả năng kiểm soát quá trình oxy hóa tiên tiến.
Hoa Kỳ: Các quy định của Đạo luật Không khí Sạch hạn chế lượng khí thải SO2 thông qua Tiêu chuẩn Chất lượng Không khí Xung quanh Quốc gia (NAAQS). Hầu hết các cơ chế quản lý đều chuyển thành giới hạn đầu ra là 50–90 mg/Nm³ hoặc hiệu suất loại bỏ 90%. Các quốc gia có khu vực chưa đạt tiêu chuẩn có thể áp đặt các hạn chế chặt chẽ hơn đối với các nhà máy điện và nhà máy lọc dầu.
Trung Quốc và Ấn Độ: Quá trình công nghiệp hóa nhanh chóng và nhận thức về chất lượng không khí ngày càng tăng đã thúc đẩy việc áp dụng FGD ướt đối với công suất đốt than mới. Loại bỏ SO2 bắt buộc vượt quá 90% đối với các đơn vị lớn; nhiều hệ thống lắp đặt mới đặt mục tiêu đạt hiệu suất 95% để đảm bảo khả năng chống lại sự thắt chặt dự đoán trong tương lai.
Nhật Bản và Hàn Quốc: Các quốc gia tiên phong trong việc phát triển công nghệ FGD ướt, các quốc gia này thực thi hiệu suất loại bỏ 80–90% với nồng độ đầu ra thấp (30–50 mg/Nm³). Sự trưởng thành về công nghệ và chuyên môn của nhà điều hành đặc biệt cao ở các thị trường này.
Các hệ thống FGD ướt hiện đại đồng thời kiểm soát nhiều chất gây ô nhiễm không khí, mang lại tính kinh tế trong phạm vi tuân thủ môi trường:
Loại bỏ vật chất hạt: Bùn đá vôi hoạt động như một phương tiện lọc tro bay tự nhiên, loại bỏ 40–70% hạt đầu vào mà không cần thiết bị lọc bụi tĩnh điện hoặc nhà chứa túi chuyên dụng. Việc đồng loại bỏ này làm giảm gánh nặng thiết bị ở hạ nguồn và chi phí xử lý.
Thu giữ sương mù axit và HCl: Bùn kiềm trung hòa hơi axit clohydric (HCl) và sương mù axit sulfuric (H2SO4) hình thành từ quá trình oxy hóa SO2 hoặc có trong clo nhiên liệu. Các hệ thống FGD ướt tích hợp thu giữ các khí axit này, ngăn chúng tiếp cận khí quyển.
Ảnh hưởng của thủy ngân: Mặc dù FGD ướt không loại bỏ trực tiếp thủy ngân nguyên tố (Hg⁰), nhưng môi trường oxy hóa và bùn đá vôi thúc đẩy quá trình oxy hóa Hg⁰ thành thủy ngân hóa trị hai (Hg²⁺), sau đó được thu giữ bởi các nhà chứa túi ở hạ lưu hoặc các đơn vị ESP. Con đường gián tiếp này cải thiện hiệu quả kiểm soát thủy ngân tổng thể.
Sức mạnh tổng hợp với khử xúc tác chọn lọc (SCR): Các nhà máy điện và nhà máy lọc dầu ngày càng triển khai các đoàn tàu kiểm soát SO2-NOx tích hợp kết hợp FGD ướt với các bộ SCR. Nhiệt độ đầu ra thấp từ chất hấp thụ FGD (bão hòa, ~ 60°C) đòi hỏi phải làm nóng lại trước chất xúc tác SCR để duy trì hoạt động. Tích hợp nhiệt chiến lược giữa lò hơi và hệ thống FGD/SCR giúp tối ưu hóa hiệu quả sử dụng năng lượng và giảm chi phí vận hành.
Hệ thống FGD ướt đá vôi-thạch cao thường xuyên đạt hiệu suất loại bỏ 95–99% SO2 trong điều kiện vận hành tối ưu. Hiệu suất chính xác phụ thuộc vào một số yếu tố: (1) tỷ lệ L/G (tỷ lệ cao hơn làm tăng hiệu quả nhưng tăng thêm chi phí), (2) pH bùn (phạm vi tối ưu 5,0–5,5), (3) kích thước hạt đá vôi (các hạt mịn hơn hòa tan nhanh hơn), (4) thời gian lưu khí trong thiết bị hấp thụ (thường là 8–12 phút) và (5) khả năng oxy hóa không khí (chuyển đổi hoàn toàn sulfite thành thạch cao). Hầu hết các hệ thống hiện đại được thiết kế để đạt hiệu suất 95–97% như một sự dung hòa giữa việc tuân thủ quy định và tính kinh tế vận hành. Để đạt được hiệu suất 98–99% đòi hỏi tỷ lệ L/G cao hơn (12–15 L/m³) và kiểm soát quy trình chặt chẽ hơn nhưng được triển khai thường xuyên ở những khu vực có tiêu chuẩn chất lượng không khí nghiêm ngặt.
Lượng nước tiêu thụ trong các hệ thống FGD ướt bằng đá vôi-thạch cao là đáng kể và tiêu tốn chi phí vận hành lớn ở những vùng khan hiếm nước. Mức tiêu thụ thông thường dao động từ 500 đến 1.500 m³/giờ đối với một tổ máy nhiệt điện than 500 MW, tùy thuộc vào thể tích khí thải, tốc độ tuần hoàn bùn và tổn thất bay hơi. Trong tổng số này, khoảng 30–40% là tiêu hao (bị mất do bay hơi và nước tinh thể thạch cao), trong khi 60–70% được tái chế trong chu trình bùn. Các công nghệ thay thế tồn tại cho các cơ sở hạn chế về nước: hệ thống FGD khô chỉ tiêu thụ nước bay hơi (~5% mức tiêu thụ của hệ thống ướt), nhưng phải đánh đổi bằng việc giảm hiệu quả và mất đi sản phẩm phụ thạch cao có giá trị. Một số cơ sở sử dụng vòng tái chế nước, tháp giải nhiệt và thu hồi nước ngưng tụ để giảm mức tiêu thụ ròng.
Cả tháp phun và máy chà sàn dạng đóng gói đều được phân loại là công nghệ FGD "ướt", nhưng chúng khác nhau đáng kể về thiết kế bên trong và đặc tính vận hành. Tháp phun (còn được gọi là "bộ hấp thụ phun" hoặc "bộ tiếp xúc phun ngược dòng") phân phối bùn đá vôi qua các vòi phun ở đầu bình, tạo ra một tia phun rơi xuống tiếp xúc với khí thải đang bốc lên. Thiết kế này đơn giản, chắc chắn, có khả năng chịu được chất rắn lơ lửng và dễ dàng mở rộng quy mô. Máy chà sàn dạng đóng gói chứa vật liệu đóng gói có cấu trúc hoặc ngẫu nhiên (yên gốm, vòng nhựa, tấm có cấu trúc) làm tăng diện tích tiếp xúc bề mặt giữa khí và chất lỏng. Các lớp đệm đạt được hiệu quả loại bỏ cao hơn ở tỷ lệ L/G thấp hơn (6–8 L/m³ so với 10–15 đối với tháp phun) nhưng dễ bị đóng cặn, tắc nghẽn hơn và yêu cầu các hạt đá vôi mịn hơn. Đối với các nhà máy điện đốt than và lò công nghiệp có lượng tro cao và thành phần khí thay đổi, tháp phun chiếm ưu thế nhờ độ tin cậy và khả năng bảo trì. Giường đóng gói được ưu tiên trong các ứng dụng nhỏ hơn, được kiểm soát chặt chẽ hơn (nhà máy lọc dầu, nhà máy hóa chất), nơi thành phần khí cấp nhất quán và các mục tiêu hiệu quả nghiêm ngặt đòi hỏi thiết kế nhỏ gọn.
Đá vôi là một khoáng chất tự nhiên (canxi cacbonat, CaCO3) bao gồm vỏ sò cổ xưa và các mảnh vụn xương. Nó có rất nhiều trên toàn cầu, không đắt ($8–15 mỗi tấn được giao) và có sẵn ở các mỏ đá gần hầu hết các cơ sở công nghiệp. Ưu điểm chính của đá vôi là khả năng phản ứng hóa học với SO2 có tính axit; khi được nghiền thành hạt mịn (100–300 micromet) và lơ lửng trong nước, nó nhanh chóng hòa tan trong môi trường axit của bể hấp thụ, giải phóng các ion hydroxit hấp thụ SO2 và đệm pH. Vôi (CaO hoặc vôi ngậm nước Ca(OH)2) là thuốc thử thay thế có động học nhanh hơn và nồng độ cao hơn, cho phép tỷ lệ L/G thấp hơn và bình chứa nhỏ hơn. Tuy nhiên, chi phí cao hơn của vôi ($30–50 mỗi tấn), tính chất ăn da và các mối nguy hiểm khi xử lý khiến đá vôi trở thành lựa chọn mặc định cho hầu hết các ứng dụng. Các hệ thống lai sử dụng đá vôi làm thuốc thử chính với việc bổ sung vôi để điều chỉnh độ pH trong quá trình khởi động hoặc điều kiện khó khăn mang lại sự linh hoạt trong vận hành với chi phí gia tăng tối thiểu.
Các hệ thống FGD ướt được thiết kế tốt và bảo trì đúng cách có tuổi thọ sử dụng từ 20–30 năm, tương đương với lò hơi chủ hoặc lò công nghiệp. Các bộ phận quan trọng có tuổi thọ ngắn hơn: lớp lót cao su trong thùng bê tông (15–25 năm), vòi phun (2–5 năm), vòng đệm và cánh bơm tuần hoàn (5–8 năm), bộ lọc khí oxy hóa (8–10 năm). Hộp mực khử sương mù thường yêu cầu thay thế sau mỗi 2–4 năm tùy thuộc vào lượng bụi. Khoảng thời gian bảo trì theo lịch bao gồm kiểm tra hàng quý vòi phun và ống phân phối, hiệu chuẩn đầu dò pH nửa năm một lần, đánh giá tình trạng lớp lót cao su hàng năm và thử nghiệm thủy tĩnh hai năm một lần của bình chịu áp lực. Các chương trình bảo trì dự đoán sử dụng phân tích rung động, đo nhiệt độ và theo dõi hiệu suất theo thời gian thực ngày càng giảm thời gian ngừng hoạt động đột xuất và kéo dài tuổi thọ linh kiện. Cân bằng hóa học thích hợp, định lượng chất ức chế ăn mòn và xử lý chất diệt khuẩn (nếu có) là điều cần thiết để tối đa hóa tuổi thọ của hệ thống.
Đúng vậy, các hệ thống FGD ướt bằng đá vôi-thạch cao vốn đã mạnh mẽ trong việc cung cấp nhiên liệu cho các biến thể lưu huỳnh, đây là một trong những lợi thế chính của chúng. Hệ thống điều chỉnh tốc độ cấp đá vôi và tỷ lệ L/G để phù hợp với lượng SO2 cao hơn hoặc thấp hơn mà không cần chuyển đổi chế độ hóa học hoặc vận hành. Nếu lưu huỳnh trong nhiên liệu tăng từ 1,5% lên 3,0% trọng lượng thì nồng độ SO2 trong khí thải sẽ tăng gần gấp đôi. Người vận hành phản ứng bằng cách tăng tốc độ tuần hoàn bùn đá vôi hoặc tăng nồng độ đá vôi trong bùn, duy trì độ pH mục tiêu và nồng độ SO2 đầu ra. Ngược lại, khi đốt nhiên liệu có hàm lượng lưu huỳnh thấp hơn, lượng thức ăn đá vôi sẽ giảm đi tương ứng. Khả năng thích ứng này rất quan trọng đối với các cơ sở pha trộn nhiều nguồn nhiên liệu, quản lý sự thay đổi chất lượng nhiên liệu trong than nhập khẩu hoặc điều chỉnh theo nguồn nhiên liệu sẵn có theo mùa. Hệ thống FGD khô thiếu tính linh hoạt này và thường yêu cầu thay đổi hóa chất phản ứng hoặc điều chỉnh đầu đốt để duy trì sự tuân thủ khi lưu huỳnh trong nhiên liệu thay đổi đáng kể.
Thạch cao được sản xuất trong hệ thống FGD ướt bằng đá vôi-thạch cao giống hệt về mặt hóa học và vật lý với thạch cao tự nhiên được khai thác. Thạch cao có độ tinh khiết cao (95% canxi sunfat dihydrat) là nguyên liệu cao cấp cho các nhà sản xuất tấm ốp tường (vách thạch cao, tấm thạch cao), chiếm khoảng 70–80% tổng nhu cầu thạch cao trên toàn cầu. Giá thị trường dao động trong khoảng 5–15 USD/tấn tùy thuộc vào vị trí, độ tinh khiết và hậu cần, nhưng ở hầu hết các khu vực, doanh số bán thạch cao bù đắp 10–30% chi phí vận hành FGD ướt. Một số cơ sở có thể thu hồi toàn bộ chi phí thông qua việc bán thạch cao, đặc biệt là những cơ sở có nhà máy ván ốp tường hoặc cảng cùng vị trí cho phép xuất khẩu. Thạch cao có độ tinh khiết thấp hơn (85–95% canxi sunfat) được sử dụng trong sản xuất xi măng, xử lý đất, ổn định nền đường và các ứng dụng có giá trị thấp hơn khác. Một tỷ lệ nhỏ thạch cao do FGD sản xuất được trồng trên đất liền hoặc xử lý tại các cơ sở được phép, nơi có thị trường xa hoặc vận chuyển không kinh tế. Khả năng chuyển đổi chất thải SO2 thành sản phẩm thương mại - thay vì sản phẩm phụ đốt cháy cần phải xử lý - là một lợi thế kinh tế và môi trường độc đáo của công nghệ đá vôi-thạch cao.
Bất chấp sự mạnh mẽ của chúng, các hệ thống FGD ướt vẫn đặt ra một số thách thức vận hành định kỳ đòi hỏi phải có sự quản lý lành nghề: (1) Chia tỷ lệ và cắm: Nếu độ pH tăng lên trên 5,5, canxi sunfat và canxi sulfite kết tủa trên bề mặt bên trong, làm giảm dòng chảy và hiệu quả. Kiểm soát độ pH nghiêm ngặt và vệ sinh cơ học thường xuyên sẽ ngăn chặn điều này. (2) Tấn công ăn mòn: Sự xuống cấp của lớp lót cao su hoặc sự nứt vỡ của bê tông xảy ra nếu sự cân bằng hóa học bị bỏ qua hoặc xảy ra tình trạng bỏ qua. Kiểm tra định kỳ và các chương trình ức chế ăn mòn giúp giảm thiểu rủi ro. (3) Sự hình thành bọt: Không khí oxy hóa quá mức hoặc các chất phụ gia nhiên liệu chứa chất hoạt động bề mặt sẽ tạo ra bọt, làm tăng khả năng mang theo và mất nước. Hóa học chống tạo bọt và thiết kế bộ phun khí tối ưu giải quyết được vấn đề này. (4) Những thách thức trong việc khử nước bằng thạch cao: Độ ẩm cao trong sản phẩm thạch cao làm tăng chi phí xử lý hoặc vận chuyển. Tối ưu hóa bộ lọc chân không, điều chỉnh máy ly tâm và định lượng polymer giúp cải thiện độ khô của bánh. (5) Cung cấp thuốc thử không liên tục: Sự gián đoạn nguồn cung đá vôi hoặc sự chậm trễ trong vận chuyển do thời tiết có thể gây ra rủi ro tuân thủ tạm thời. Mối quan hệ nhà cung cấp dư thừa và bộ đệm lưu trữ tại chỗ giảm thiểu điều này. Người vận hành có kinh nghiệm coi những thách thức này là có thể quản lý được thông qua bảo trì phòng ngừa, giám sát thời gian thực và khắc phục sự cố chủ động.
Công nghệ khử lưu huỳnh khí thải ướt được coi là nền tảng đáng tin cậy và đã được chứng minh để kiểm soát khí thải SO2 công nghiệp trong quá trình sản xuất điện, lọc dầu, xử lý kim loại và sản xuất hóa chất. Đạt được hiệu suất loại bỏ 95–99% SO2, chuyển chất thải thành sản phẩm phụ thạch cao có thể bán được trên thị trường và duy trì khả năng tương thích với cơ sở hạ tầng nồi hơi hiện có, máy lọc ướt đá vôi-thạch cao thể hiện sự cân bằng tối ưu giữa hiệu suất môi trường, tính kinh tế vận hành và sự hoàn thiện về mặt kỹ thuật.
Quyết định triển khai hoặc nâng cấp công suất FGD ướt đòi hỏi phải đánh giá toàn diện về chất lượng nhiên liệu, nghĩa vụ pháp lý, diện tích cơ sở, nguồn nước sẵn có và các mục tiêu chi phí vận hành dài hạn. Không tồn tại một thiết kế hệ thống "phổ quát" nào; thay vào đó, kỹ thuật dành riêng cho từng địa điểm, lựa chọn vật liệu và điều chỉnh chiến lược kiểm soát đảm bảo hiệu suất tối ưu cho bối cảnh công nghiệp riêng biệt của bạn.
Cho dù bạn vận hành một nhà máy điện tiện ích, nhà máy lọc dầu, nhà máy luyện kim loại hay cơ sở hóa chất đặc biệt thì việc thu hút các nhà cung cấp đủ năng lực với hồ sơ theo dõi đã được chứng minh, hỗ trợ kỹ thuật toàn diện và đảm bảo hiệu suất minh bạch là điều cần thiết. Yêu cầu các nghiên cứu kỹ thuật chi tiết, dữ liệu hiệu suất ở quy mô thí điểm cho dòng khí cụ thể của bạn, kế hoạch tìm nguồn cung ứng thuốc thử minh bạch và cam kết đào tạo trước khi hoàn tất các quyết định mua sắm.
Cần một tùy chỉnh máy chà sàn ướt giải pháp cho các mục tiêu phát thải và thành phần khí thải duy nhất của cơ sở của bạn? Thu hút nhà cung cấp có khả năng phân tích dòng khí toàn diện, lập mô hình CFD, thử nghiệm thí điểm tại chỗ và đảm bảo hiệu suất lâu dài. Cung cấp thông số kỹ thuật chi tiết về loại nhiên liệu, nồng độ SO2, tốc độ dòng khí, đặc tính nhiệt độ và hiệu suất loại bỏ mục tiêu, đồng thời yêu cầu đề xuất kỹ thuật sơ bộ và ước tính chi phí. Hầu hết các nhà cung cấp đủ điều kiện đều đưa ra đánh giá tính khả thi trong vòng 2–4 tuần, giúp đánh giá nhanh chóng và đưa ra quyết định mua sắm sáng suốt.
